ERUN-RNI301智能雷達物位計產品介紹：
贏潤環保研發、生產的智能雷達物位計ERUN-RNI301是一款適用于對液體、漿料、顆粒料及塊料的物位進行非接觸式連續測量的新型智能雷達物位計，適用于溫度、壓力變化大；有惰性氣體及揮發存在的場合。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、 非 金屬容器或管道內，對人體及環境均無傷害。
采用微波脈沖的測量方法，并可在工業頻率波段范圍內正常工作。波束能量較低，可安裝于各種金屬、 非 金屬容器或管道內，對人體及環境均無傷害。
ERUN-RNI301智能雷達物位計測量原理：
通過天線系統發射并接收能量很低的極短的微波脈沖。雷達波以光速運行。運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保極短時間內穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。
天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由脈沖軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的分析出物位的回波。
D=C×T/2
其中C為光速
因空罐的距離E已知，則物位L為：
L=E-D
通過輸入空罐高度E（=零點），滿罐高度F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4－20mA輸出。
ERUN-RNI301智能雷達物位計功能特性：
參數詳情
適用介質：液體，微腐蝕性液體、污水液位測量、揮發性小的酸堿液位測量、漿料料位測量；
防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb
測量范圍：20m
天線：棒式天線（PP/PTFE）
頻率：6 GHz
過程溫度：（-40～130）℃
測量精度：±10mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示：四位LCD可編程
電源：兩線制（DC24V）、四線制（DC24V/AC220V）
重 復 性：± 1mm
外殼：鋁/ 塑料
過程連接：法蘭（選配）/螺紋

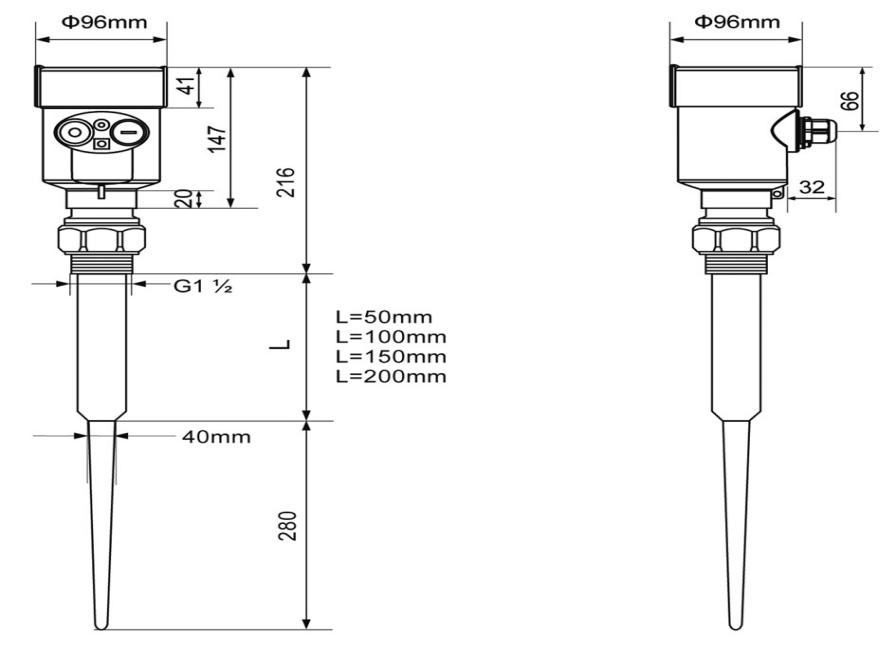

結構尺寸（單位：mm）
精度
適用介質：液體，微腐蝕性液體、污水液位測量、揮發性小的酸堿液位測量、漿料料位測量；
防爆認證：Exia IIC T6 Ga/ Exd ia IIC T6 Gb
測量范圍：20m
天線：棒式天線（PP/PTFE）
頻率：6 GHz
過程溫度：（-40～130）℃
測量精度：±10mm
過程壓力：（-0.1～0.3）MPa
信號輸出：（4～20）mA/HART
現場顯示：四位LCD可編程
電源：兩線制（DC24V）、四線制（DC24V/AC220V）
重 復 性：± 1mm
外殼：鋁/ 塑料
過程連接：法蘭（選配）/螺紋
結構尺寸（單位：mm）
