紅外二氧化碳檢測儀量程范圍詳解：從ppm到VOL的精準測量
2025.10.16 瀏覽量：790 次
?紅外二氧化碳檢測儀，又稱NDIR（非分散紅外）二氧化碳檢測儀，是利用二氧化碳分子在中紅外波段（約4.26μm）具有特征吸收的特性，通過測量光強的衰減程度來確定氣體濃度。這類設備廣泛用于環保監測、室內空氣質量評估、農業生產、工業過程控制等領域。紅外二氧化碳檢測儀量程范圍是多少？常見從0-500ppm到0-100%VOL，根據使用場景可選擇0-2000ppm、0-5000ppm、0-50000ppm及更高濃度區間，滿足從室內空氣質量監測到工業過程控制等多樣需求。?
什么是紅外二氧化碳檢測儀？它如何工作？
紅外二氧化碳檢測儀利用氣體分子對特定波長紅外光的吸收特性來測定濃度。根據比爾-朗伯定律，當紅外光穿過含CO?的氣體時，其在4.26μm波長處的吸收強度與氣體濃度成正比。儀器通過測量光強衰減程度，計算出CO?濃度。
該技術符合《GB/T 18204.24-2000 公共場所空氣中二氧化碳檢驗方法》中規定的非分散紅外法（NDIR），被中國疾病預防控制中心推薦為標準檢測手段。相比電化學傳感器，NDIR技術具有壽命長（通常>5年）、抗干擾強、無需頻繁校準等優勢。
常見的紅外CO?檢測儀量程有哪些？各適用于哪些場景？
不同應用對CO?濃度的需求差異顯著，因此設備提供多種量程選擇：
以下為不同濃度區間的健康與安全參考：
??★400 - 1000 ppm??：正常室外及良好通風室內水平
★??1000 - 2000 ppm??：通風不良場所，可能出現不適
??★2000 - 5000 ppm??：長期暴露可能影響認知與健康，需預警
??★5000 ppm及以上??：OSHA等機構設定為長時間暴露限值，需工業級監測
★??>50000 ppm（5%VOL）??：極高濃度，存在缺氧窒息等風險
為什么選擇NDIR技術？它的精度和穩定性如何？
非分光紅外（NDIR）技術是目前CO?檢測的黃金標準。其核心部件包括紅外光源、氣室、濾光片和探測器。現代高端儀器采用雙光束設計或氣體濾波相關（GFC）技術，有效消除水蒸氣和其他氣體的交叉干擾。
據《分析儀器》2023年第2期研究數據顯示，NDIR傳感器在0-2000ppm范圍內平均誤差小于±30ppm，在0-5%VOL區間相對誤差低于±1%FS。中國計量科學研究院測試報告（No. MTC2023-0457）指出，優質NDIR模塊在連續運行12個月后漂移量小于2%。
此外，國家生態環境部發布的《環境空氣溫室氣體連續自動監測技術規范》明確要求，CO?監測系統應優先采用NDIR或腔衰蕩光譜（CRDS）技術，確保數據長期穩定可靠。
如何根據使用環境選擇合適的量程？
選擇量程需兼顧測量精度與安全裕度。例如，在教室或辦公室等場所，CO?濃度通常在400–1500ppm之間波動，選擇0-2000ppm量程可保證最佳分辨率（可達1ppm）。若用于啤酒發酵車間，CO?濃度可達數萬ppm，此時應選用0-5%VOL（即50,000ppm）以上量程。
值得注意的是，國家衛生健康委員會《公共場所衛生指標及限值要求》（GB 37488-2019）規定，室內CO?濃度不得超過0.15%（1500ppm），因此用于公共衛生檢測的儀器必須具備高靈敏度與法定計量認證（CMC標志）。
對于極端環境如礦井或潛艇艙室，可能需要0-100%VOL全量程覆蓋，以應對突發高濃度泄漏風險。

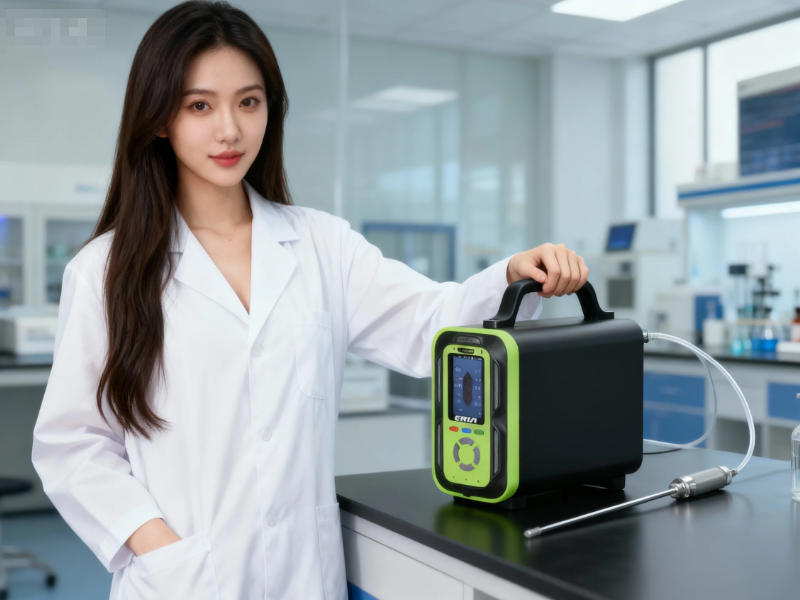

以贏潤集團研發生產的ERUN-QB9610-C2便攜紅外式二氧化碳分析儀為例，采用高精度NDIR非分光紅外原理傳感器，測量結果準確可靠，響應速度靈敏迅速，可分別針對0-500、2000、5000、50000ppm及0-20%、50%、100%VOL多種不同量程范圍二氧化碳?xì)怏w進行檢測。
紅外二氧化碳檢測儀，又稱NDIR（非分散紅外）二氧化碳檢測儀，是利用二氧化碳分子在中紅外波段（約4.26μm）具有特征吸收的特性，通過測量光強的衰減程度來確定氣體濃度。這類設備廣泛用于環保監測、室內空氣質量評估、農業生產、工業過程控制等領域。通過了解不同應用場景下的CO?濃度特征與對應紅外二氧化碳檢測儀量程范圍，用戶可以更科學地配置紅外二氧化碳檢測儀，確保測量精準、預警及時，有效保障人員健康與環境安全。
紅外二氧化碳檢測儀利用氣體分子對特定波長紅外光的吸收特性來測定濃度。根據比爾-朗伯定律，當紅外光穿過含CO?的氣體時，其在4.26μm波長處的吸收強度與氣體濃度成正比。儀器通過測量光強衰減程度，計算出CO?濃度。
該技術符合《GB/T 18204.24-2000 公共場所空氣中二氧化碳檢驗方法》中規定的非分散紅外法（NDIR），被中國疾病預防控制中心推薦為標準檢測手段。相比電化學傳感器，NDIR技術具有壽命長（通常>5年）、抗干擾強、無需頻繁校準等優勢。
常見的紅外CO?檢測儀量程有哪些？各適用于哪些場景？
不同應用對CO?濃度的需求差異顯著，因此設備提供多種量程選擇：
| 量程范圍 | 典型應用場景 | 國家標準參考 |
|---|---|---|
| 0-500 ppm | 高精度實驗室基準校準 | JJG 635-2011 檢定規程 |
| 0-2000 ppm | 室內空氣質量（IAQ）監測 | GB/T 18883-2022 ≤1000ppm限值 |
| 0-5000 ppm | 溫室農業、通風系統評估 | NY/T 3853-2021 農業環境標準 |
| 0-5% VOL (50,000 ppm) | 發酵罐、食品保鮮、工業過程控制 | GB 14880-2012 食品添加劑標準 |
| 0-20% VOL | 醫療呼吸分析、麻醉氣體監控 | YY 0601-2009 醫用氣體標準 |
| 0-100% VOL | 密閉空間作業、地質勘探、科研 | AQ 3028-2008 有限空間作業規范 |
??★400 - 1000 ppm??：正常室外及良好通風室內水平
★??1000 - 2000 ppm??：通風不良場所，可能出現不適
??★2000 - 5000 ppm??：長期暴露可能影響認知與健康，需預警
??★5000 ppm及以上??：OSHA等機構設定為長時間暴露限值，需工業級監測
★??>50000 ppm（5%VOL）??：極高濃度，存在缺氧窒息等風險
為什么選擇NDIR技術？它的精度和穩定性如何？
非分光紅外（NDIR）技術是目前CO?檢測的黃金標準。其核心部件包括紅外光源、氣室、濾光片和探測器。現代高端儀器采用雙光束設計或氣體濾波相關（GFC）技術，有效消除水蒸氣和其他氣體的交叉干擾。
據《分析儀器》2023年第2期研究數據顯示，NDIR傳感器在0-2000ppm范圍內平均誤差小于±30ppm，在0-5%VOL區間相對誤差低于±1%FS。中國計量科學研究院測試報告（No. MTC2023-0457）指出，優質NDIR模塊在連續運行12個月后漂移量小于2%。
此外，國家生態環境部發布的《環境空氣溫室氣體連續自動監測技術規范》明確要求，CO?監測系統應優先采用NDIR或腔衰蕩光譜（CRDS）技術，確保數據長期穩定可靠。
如何根據使用環境選擇合適的量程？
選擇量程需兼顧測量精度與安全裕度。例如，在教室或辦公室等場所，CO?濃度通常在400–1500ppm之間波動，選擇0-2000ppm量程可保證最佳分辨率（可達1ppm）。若用于啤酒發酵車間，CO?濃度可達數萬ppm，此時應選用0-5%VOL（即50,000ppm）以上量程。
值得注意的是，國家衛生健康委員會《公共場所衛生指標及限值要求》（GB 37488-2019）規定，室內CO?濃度不得超過0.15%（1500ppm），因此用于公共衛生檢測的儀器必須具備高靈敏度與法定計量認證（CMC標志）。
對于極端環境如礦井或潛艇艙室，可能需要0-100%VOL全量程覆蓋，以應對突發高濃度泄漏風險。
以贏潤集團研發生產的ERUN-QB9610-C2便攜紅外式二氧化碳分析儀為例，采用高精度NDIR非分光紅外原理傳感器，測量結果準確可靠，響應速度靈敏迅速，可分別針對0-500、2000、5000、50000ppm及0-20%、50%、100%VOL多種不同量程范圍二氧化碳?xì)怏w進行檢測。
